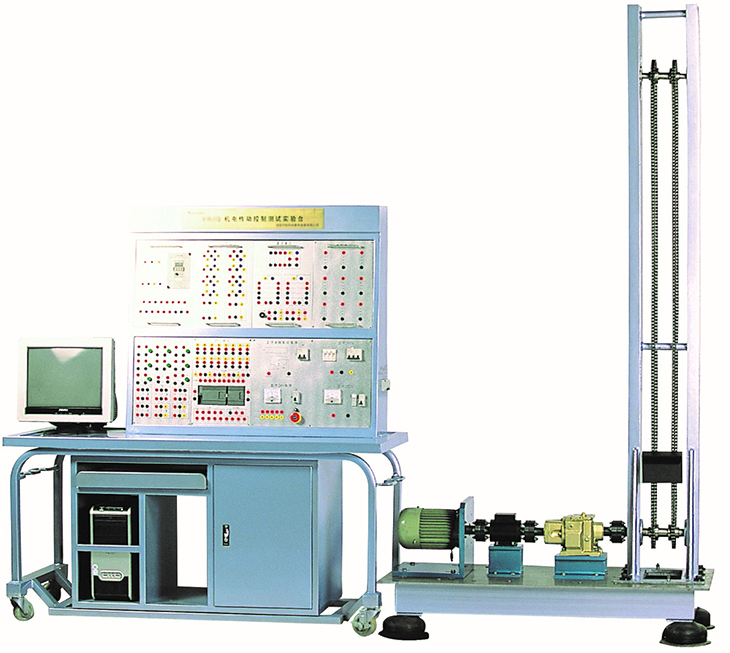

SB-JQ機電傳動控制測試實驗臺
一、概述
機電傳動控制測試根據本科通用教材《機電傳動控制》設計而成,也可適用于高職類《電力拖動》等課程的教學。系統由交流電機、直流電機、變頻器、聯軸器、扭矩轉速傳感器、減速器、鏈輪、鏈條及配重等組成，能完成交、直流電機的絕大部分控制實驗并測繪出其特性曲線。實驗臺控制部分除可以采用傳統的繼電器控制方式外，還能夠采用基于西門子PLC自由通信口的上位計算機控制方式，其完美結合了計算機和電氣PLC控制技術，適用于高等院校的機械設計制造及其自動化等專業及高職院校、技工學校的機電技術與應用相關專業的教學。
二、實驗項目
1、了解機電傳動元件結構及工作原理
2、交、直流電機的特性測試
3、交、直流電機的繼電器控制實驗
4、交、直流電機的上位機控制實驗
5、PLC可編程控制器實驗
6、機械傳動實驗
三、實驗內容
1、交流電機的實驗
（1）交流電機時間控制定子串電阻啟動實驗
（2）交流電機變電壓起動實驗
（3）交流電機點動/自動控制實驗
（4）交流電機循環工作回原點實驗
（5）交流電機Y-△降壓起動實驗
（6）交流電機反接制動實驗
（7）交流電機電流控制定子串電阻啟動實驗
（8）交流電機能耗制動實驗
（9）交流電機正反轉控制實驗
（10）交流電機變頻調速實驗
（11）交流電機變頻制動實驗
2、直流電機的實驗
（1）直流電機正反轉實驗
（2）直流電機串電阻啟動實驗
（3）直流電機降壓啟動實驗
（4）直流電機變電阻調速實驗
（5）直流電機變電壓調速實驗
（6）直流電機能耗制動實驗
（7）直流電機電源反接實驗
（8）直流電機倒拉反接制動實驗
3、PLC可編程控制器實驗(擴展實驗)
（1）數字量實驗
（2）模擬量實驗
（3）PLC通信實驗
4、機械傳動實驗
（1）機電傳動系統拼接實驗（電機部分）
（2）鏈傳動效率實驗
（3）系統轉動慣量的折算與實驗
四、性能及特點
1、系統直觀顯示機電傳動與控制的全過程，其傳動臺架與生產實際具有相似性。
2、該實驗臺有兩種控制方式：一種是繼電器控制方式，它能使學生掌握傳統的繼電器控制方式，熟悉繼電器等器件原理及硬件接線；另一種是PLC控制方式，此方式接線簡單，能大大縮短實驗準備的時間，適用于只重視實驗結果曲線的情況
3、該實驗臺軟件具有實時測試、保存實驗結果、打開歷史文件、打印、模擬動畫演示及模擬按鈕的功能
4、該實驗臺軟件能繪出四種特性曲線（實時、歷史）：T-n曲線、t-T曲線、t-n曲線、t-V曲線
5、該實驗臺的PLC實驗部分(擴展部分)集可編程邏輯控制器、編程軟件、模擬量控制實驗板于一體，可完成PLC的基本指令實驗、開關量實驗、模擬量實驗、通信等實驗，實驗內容豐富
6、該實驗臺的扭矩轉速傳感器是屬高精密類器件，可拓寬學習者眼界。
五、主要技術參數
|
名稱 |
主要技術參數 |
|
交流電機 |
0.75KW |
380V |
轉速：910r/min |
|
直流電機 |
0.75KW |
220V |
轉速：1500r/min |
|
變頻器 |
0.75KW |
380V |
輸出頻率：0.1～400Hz |
|
扭矩轉速傳感器 |
20N.m |
±15VDC～24VDC |
轉 速：30000r/min |
|
PLC模塊 |
S7-200SMART
CPU CR4 |
A/D模塊 |
|
操作臺外形尺寸：1550×730×1700mm
負載傳動裝置:1200×600×500mm
傳動架：高2000mm
|
