2022年11月5日
SBYY-CZ液壓元件拆裝實訓裝置
一、概述
液壓元件拆裝實訓臺,液壓元件是液壓系統的重要組成部分，本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業"液壓傳動"、"液壓與氣壓傳動"等課程的實訓教學需要。

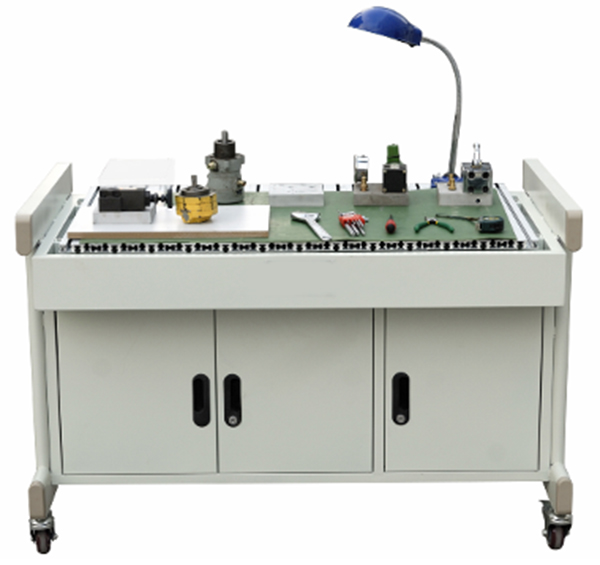

注：圖片僅供參考
二、技術參數
1、交流電源：單相AC
2200 V±10% 50Hz；
2、相對溫度：-10～50℃；
3、相對濕度：＜85%（25℃）
4、外形尺寸：約1500mm×700mm×800mm；
5、整機功耗：≤1.0
kVA；
6、實訓臺：采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理，臺面采用下凹設計，增加臺虎鉗，以及絕緣防滑墊，同時為液壓閥拆裝時提供一個良好的接油、防震平臺。
7、控制屏：采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理。裝置配套裝有30W日光燈照明及交流電源插座，能為操作提供一個明亮的工作環境。
三、功能特點
1、可以對工業液壓元件進行拆裝實驗。
2、為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3、臺面上還設有小元器件盒，以防止零件的丟失。
4、設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5、設有抽屜、日光燈、交流電源插座。
6、實訓桌采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。
四、實訓項目
1、油泵拆裝實訓
2、液壓油缸拆裝實訓
3、方向閥拆裝實訓
4、壓力閥拆裝實訓
5、流量閥拆裝實訓
五、設備配置清單
|
序號 |
元件名稱 |
規格／型號 |
數量 |
單位 |
備注 |
|
1 |
實訓臺、控制屏 |
1500x700x800mm |
臺 |
1 |
鐵質雙層亞光密紋噴塑結構 |
|
2 |
齒輪泵 |
BB-B6 |
臺 |
1 |
|
|
3 |
柱塞泵 |
5MCY-1 |
臺 |
1 |
|
|
4 |
葉片泵 |
YB1-10B |
臺 |
1 |
|
|
5 |
直動式溢流閥 |
P-B10 |
只 |
1 |
|
|
6 |
先導式溢流閥 |
Y-10B |
只 |
1 |
|
|
|
高壓溢流閥 |
DB-10B |
只 |
1 |
|
|
7 |
減壓閥 |
J-10B |
只 |
1 |
|
|
8 |
節流閥 |
L-10B |
只 |
1 |
|
|
9 |
單向閥 |
I-10B |
只 |
1 |
|
|
10 |
換向閥 |
34E-10B |
只 |
1 |
|
|
11 |
高壓換向閥 |
3WE6A |
只 |
1 |
|
|
12 |
單杠雙作用液壓缸 |
MOB40-200 |
只 |
1 |
|
|
13 |
鋼皮尺 |
30CM |
把 |
1 |
|
|
14 |
千分尺 |
0~25mm |
把 |
1 |
|
|
15 |
卡簧鉗（內、外） |
P1ERS |
把 |
2 |
|
|
16 |
活動扳手 |
6”-150mm |
把 |
1 |
|
|
17 |
10”-250mm |
把 |
1 |
|
|
18 |
內六角扳手 |
JTECH |
套 |
1 |
|
|
19 |
拆裝墊塊 |
|
塊 |
1 |
元件在墊塊上拆裝 |
|
20 |
橡膠墊皮 |
|
張 |
1 |
|
|
21 |
實訓指導書 |
|
冊 |
1 |
|
|
22 |
元件盒 |
|
個 |
1 |
|
|
23 |
臺虎鉗 |
|
個 |
1 |
|
|
24 |
工具箱 |
|
個 |
1 |
|
|
