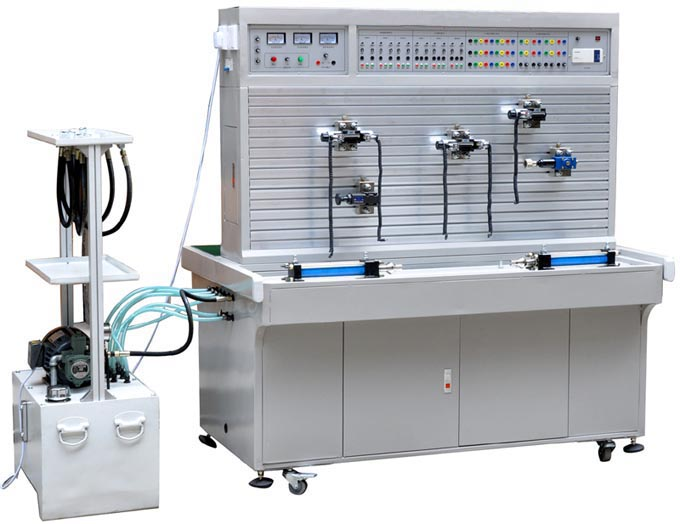

SBY-20液壓傳動與PLC控制實訓裝置（工業型）
液壓傳動與PLC控制實訓裝置已廣泛應用于機械、冶金、農業、建筑、汽車、國防等領域。各高等院校一般均開設 “液壓傳動”、“液壓傳動與控制”、“液壓技術”等課程。本裝置是根據相關課程的教學大綱開發設計而成，集真實的液壓元件、執行模塊、繼電器控制模塊于一體；裝置配有三菱FX1S－20MR PLC，配套SC-09通信編程電纜。為了滿足實驗教學要求，在設計過程中參考了國內多種教材，從中選出最具典型性的實驗項目。此外，學生也可根據本裝置的結構自行組合不同的液壓回路及控制系統。
液壓部分技術參數及指標
集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程及MGGS組態、監控技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）和油箱固定在一起，油箱和控制屏單獨放置；三相電源帶有漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
技術參數
輸入電源：三相五線，380V．允差±l0%，50Hz。
裝置容量：≤2kVA。
工作環境溫度：－5℃～40℃；
工作濕度：≤90%(40℃時)．
變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
電機：額定電壓380V．額定功率1.5kW，絕緣等級B
液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油面液位計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
PLC選用三菱FX1S-20MR主機，主機為12路開關量輸入／8路繼電器輸出。
配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。
通過機械控，傳統繼電器控制，先進的PLC自動控制及監控技術于一體，靈活實現其功能。
液壓元器件清單
|
序號 |
型號/規格 |
名稱 |
數量 |
單位 |
|
1 |
|
實訓臺 |
1 |
個 |
|
2 |
1520×700×1750（mm） |
實訓桌 |
1 |
張 |
|
3 |
380V、24V |
電源模塊 |
1 |
塊 |
|
4 |
|
按鈕模塊 |
1 |
塊 |
|
5 |
|
繼電器控制模塊 |
1 |
塊 |
|
6 |
|
電磁閥電控模塊 |
1 |
塊 |
|
7 |
三菱FX1S-20MR |
PLC模塊 |
1 |
塊 |
|
8 |
2FRM5-31B/15QB |
二通流量閥（調速閥） |
2 |
只 |
|
9 |
3WE6A61B/CG24N9Z5L |
二位三通電磁換向閥 |
2 |
只 |
|
10 |
4WE6C61B/CG24N925L |
二位四通電磁換向閥 |
1 |
只 |
|
11 |
4WMM6C50BF |
二位四通手控換向閥 |
1 |
只 |
|
12 |
4WE6E61B/CG24N9Z5L |
三位四通電磁換向閥 |
1 |
只 |
|
13 |
4WE6J61B/CG24N9Z5L |
三位四通電磁換向閥 |
1 |
只 |
|
14 |
LI-10B |
單向節流閥 |
1 |
只 |
|
15 |
I-10B |
單向閥 |
1 |
只 |
|
16 |
Y-10B |
先導式溢流閥 |
1 |
只 |
|
17 |
DG-02B |
直動式溢流閥 |
1 |
只 |
|
18 |
XYI-25B |
先導式單向順序閥 |
1 |
只 |
|
19 |
J-10B |
先導式減壓閥 |
1 |
只 |
|
20 |
IY-25B |
液控單向閥 |
1 |
只 |
|
21 |
HED40P15/100Z14L24 |
壓力繼電器 |
2 |
只 |
|
22 |
|
三通 |
4 |
只 |
|
23 |
|
四通 |
3 |
只 |
|
24 |
MOB40-200 |
雙作用油缸（臥式帶桿頭） |
2 |
只 |
|
25 |
YN-100ZQ/10MPa |
耐震壓力表 |
1 |
只 |
|
26 |
|
行程開關 |
4 |
只 |
|
27 |
膠管 |
M16*1.5/8I-W-0.5M(裝好快捷接頭) |
10 |
根 |
|
28 |
|
M16*1.5/8I-W-0.7M(裝好快捷接頭) |
15 |
根 |
|
29 |
M16*2.4 |
O型圈 |
2 |
個 |
|
30 |
11*1.9 |
O型圈 |
3 |
個 |
|
31 |
|
電機電源線（制作好）三相四線電線 |
1 |
根 |
|
32 |
|
油箱鐵盤（一個為平一個為彎） |
1 |
個 |
|
33 |
油箱 |
泵站 |
1 |
個 |
|
34 |
三菱 |
編程電纜 |
1 |
條 |
|
35 |
|
液壓實訓說明書 |
1 |
冊 |
|
36 |
|
三菱編程軟件及程序 |
1 |
盤 |
|
37 |
|
工具 |
1 |
套 |
可以完成的實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用"O"型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊，在線調試、監控
21、PLC控制的液壓基本回路實訓（優化控制）
|
