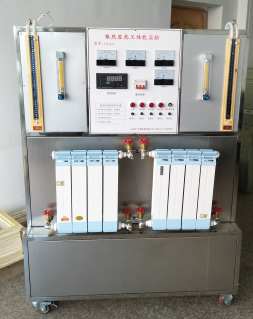

SB-536散熱器性能綜合測試實驗裝置
1. 功能要求
（1）了解低水溫散熱器熱工性能實驗臺的構造。
（2）掌握散熱器散熱量的測定原理及方法。
（3）測定不同散熱器的傳熱系數，計算并分析散熱器的散熱量與熱媒體流量和溫差的關系。
2. 技術指標要求
（1）輸入電源：單相AC220V±10% 50Hz，功率≥5.0KW。
（2）加熱水箱：容積≥80L，加熱功率≥4.5KW。
（3）循環熱水泵參數： 流量：≥20L/min ，揚程：≥12m，功率：≥120W。流量計范圍：16-160L/h。
（4）鋼制散熱器換熱面積≥3.2m2,銅制散熱器換熱面積≥2.6m2。
（5）溫度測量：測量系統至少包含智能溫度控制儀表，高精度PID調壓模塊電路。
（6）外形為可移動支架，帶雙剎車輪。
3. 應有配置要求
配有不同形式合金散熱器，不銹鋼電加熱水箱，流量調節閥門組，轉子流量計，循環熱水泵，水溫控制儀
表，U型壓力計，≥8路萬能信號變送輸出巡檢儀。
