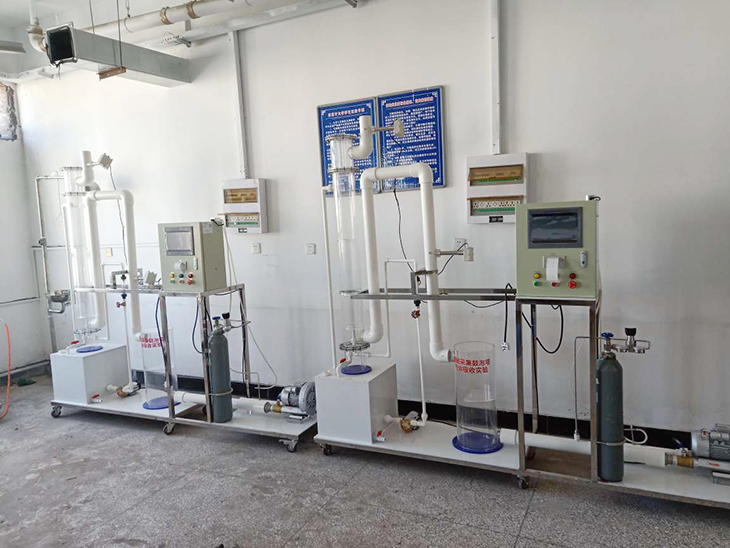

SBHJ-34數據采集鼓泡塔氣體吸收實驗裝置
一、實驗目的
1.了解鼓泡反應器的種類、基本結構、裝置的流程、設備構造和操作方法；
2.熟悉鼓泡反應器的工作原理；
3.了解鼓泡反應器在大氣污染控制工程中的應用；
4.掌握了解鼓泡反應器吸收混合器中CO2。
二、技術參數
1.吸收溫度：常溫、動力裝置布置為負壓式、處理氣量約：100m3/h；
2.吸收塔材質：德國德固賽進口亞克力、φ150*1200mm；
3.SO2進氣濃度：0.01~0.2%；
4.吸收效率約：80%、空塔氣速2-3.5m/s、液層厚度800mm、吸收液體循環利用,無外排污水； 5.工作電源：三相五線380V±10%，50Hz；安全保護：具有接地保護、漏電保護、過流保護；功率900W；
6.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；
7.裝置外形尺寸：1500mm×550mm×1800mm。
三、主要配置
1.在線SO2氣體濃度檢測裝置2套：風管樣式、量程0-2000ppm、輸出4-20MA；
2.在線風壓、風量、風速檢測系統1套：L型皮托管1套；316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±5%；
3.風管內在線溫度、濕度檢測系統1套：316L不銹鋼殼體，遠傳顯示，溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA；
4.西門子PLC：SIEMENS CPU224、顯示器：顯控SK-102BE液晶觸摸屏、實時記錄歷史數據和實時曲線、數據處理軟件，微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5.德國德固賽進口亞克力鼓泡反應器1套、折板除霧器1套、氣體混合器1套；
6.透明測壓軟管1套、氣體混合器1套；
7.人工監測進出口2組、測壓環2組；
8.SO2氣體與鋼瓶1套（10升）、氣體質量流量計1個、不銹鋼減壓器1只、不銹鋼卡套連接、不銹鋼氣體管路；
9.貯液箱1只：白色12mm厚臺灣喜德PP板；耐酸耐堿水泵1臺、液體流量計1只、液體噴淋分配裝置1套；
10.離心通風機1臺：1500W，變頻控制風機風量1套；
11.設備標牌（采用絲印腐蝕凹字金屬標牌400*160*3mm）、電控箱（鋅合金彈跳鎖）1只、漏電保護開關、按鈕開關（德力西）；
12.聯塑LESSO不銹鋼連接管道和閘閥、韓國浦項不銹鋼框架（萬向輪及禁錮腳）等組成。
|
|
|
