SBWXDG-01G型初中級電工實訓考核裝置
一、概述
初中級電工實訓考核裝置是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

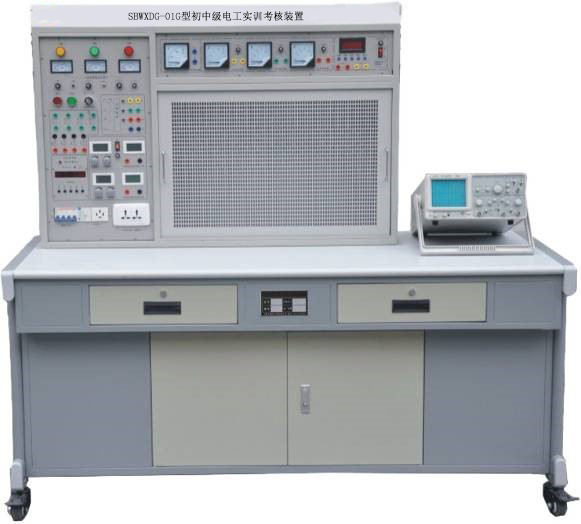

（參考圖）
二、初中級電工實訓考核裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
三、初中級電工實訓考核裝置技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1680×700×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、初中級電工實訓考核裝置的基本配置及功能
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。
具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
★(3) 無線智能考核系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：
①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；
②、設有單相調壓器一組，可得到交流0～250V可調電壓；
③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
★(3)單相智能型功率、功率因數表
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★(4)、智能型直流電壓表
1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★(5)、智能型直流電流表
1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。
3)測量精度：±0.5%+2。
4)抽樣率：5次/秒
5)工作溫度范圍：-20℃～+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4、整流二極管：IN5408四只。
5、電阻：三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
6、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
|
正弦波輸出幅度 |
≥10V |
|
輸出阻抗 |
50Ω |
|
失真度 |
<1%（0.1HZ-- 1KHz） |
|
頻率范圍 |
0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
|
輸出幅度 |
電位器調節，正弦波輸出具有20db,40db衰減 |
|
方波占空比 |
可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
|
頻率計最高測量范圍 |
100MHz，自動換檔 |
（二）實訓桌：為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
（三） 網孔板采用1.5mm厚掛件式，孔大小為5mm×10mm。并且配套有實訓器件，器件以德力西品牌為主。實訓全部安裝在網孔板上，并且裝有走線槽，布局美觀。通過搭配元器件，可自行在網孔板上固定、安裝、布局、走線和調試，能培養職工的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。
五、實訓項目
照明電路實訓
①.電工布線工藝實訓
②.插座和一個開關控制一盞燈
③.兩個雙聯開關控制一盞燈
④.三個開關控制一盞燈
⑤.室內照明電路安裝訓練、日光燈線路的接線
⑥.聲控開關控制白熾燈電路的接線
⑦.觸摸延時開關控制白熾燈電路的接線
⑧.人體感應開關控制白熾燈電路的接線
⑨. 交流負載電功率的測量
電氣控制電路實訓
（1）．三相異步電動機直接啟動控制
（2）．三相異步電動機接觸器點動控制線路
（3）．三相異步電動機接觸器自鎖控制線路
（4）．三相異步電動機Y/△自動控制線路
（5）．用倒順開關控制三相異步電動機正反轉線路
（6）．接觸器聯鎖的正反轉控制線路
（7）．按鈕聯鎖的三相異步電動機正反轉控制線路
（8）．雙重聯鎖的三相異步電動機正反轉控制線路
（9）．三相異步電動機多地控制
（10）．工作臺自動往返控制線路
（11）．三相異步電動機串電阻降壓啟動控制線路
（12）．三相異步電動機能耗制動控制線路
六、 初中級電工實訓考核設備配置表
|
序號 |
名 稱 |
每臺數量 |
單位 |
備 注 |
|
1 |
控制屏 |
1 |
套 |
|
|
2 |
實訓桌 |
1 |
張 |
|
|
4 |
學生凳 |
2 |
張 |
|
|
5 |
網孔板 |
2 |
塊 |
|
|
6 |
器材配備 |
1 |
套 |
見表一 |
表一 每套器材配備配置清單
|
序號 |
名 稱 |
型號與規格 |
數 量 |
|
|
1 |
電器元件 |
單相電度表 |
DD862-2 |
1 |
|
單相閘刀開關 |
HK8 |
1 |
||
|
平燈頭 |
6A/250V |
2 |
||
|
墻壁插座 |
|
2 |
||
|
電流互感器 |
|
1 |
||
|
墻壁開關底座 |
|
2 |
||
|
聲控開關 |
|
1 |
||
|
漏電保護斷路器 |
DZ47LE-32 4P C16 |
1 |
||
|
2P保險盒+熔斷管 |
RT18-32X |
1 |
||
|
3P保險盒+熔斷管 |
RT18-32X |
1 |
||
|
交流接觸器 |
CJX2-0910 |
4 |
||
|
輔助觸頭 |
F4-22 |
2 |
||
|
熱繼電器 |
R16B-20/3 |
2 |
||
|
通電延時時間繼電器 |
ST3PA-B/380V（0-60S） |
1 |
||
|
時間繼電器座 |
PF-083A |
1 |
||
|
3H按鈕 |
|
2 |
||
|
行程開關 |
LX9-222 |
2 |
||
|
行程開關 |
LX9-001 |
2 |
||
|
日光燈管 |
Y210RR25/10W |
1 |
||
|
鎮流器 |
13W |
1 |
||
|
接線端子排 |
JF5-2.5/5 |
5 |
||
|
G形導軌 |
|
1 |
||
|
走線槽 |
|
2米 |
||
|
螺絲 |
|
100 |
||
|
2 |
常用工具 |
螺絲刀 |
|
1 |
|
尖嘴鉗 |
|
1 |
||
|
剝線鉗 |
|
1 |
||
|
3 |
電機 |
三相鼠籠異步電動機 |
380V/Y/△180W，單速 |
1 |
|
三相鼠籠異步電動機 |
380V/Y/△180W，單速，配離心開關 |
1 |
||
|
4 |
說明書 |
|
1 |
|
|
高級維修電工及技能培訓考核實訓裝置、中級維修電工技能培訓考核裝置、初級維修電工及技能考核實訓裝置 |
